Se ha realizado una hoja de cálculo para calcular la forma y dimensiones de nuestros gores (secciones o gajos) de nuestro paracaídas, en función del radio elegido y el número de secciones (gores).

Para el cálculo de coordenadas se han utilizado las siguientes expresiones matemáticas para las posiciones X e Y del trazado de las secciones:

\(x=α (ángulo).radio\), posición x de los puntos del gore.

\(y=\frac {2.pi.radio.cosα} {nº gores.2}\), posición y de los puntos del gore (hay dos una positiva y otra negativa simétricas).

Ejemplo con paracaídas de radio 15 cm y 6 gores:

Hoja de cálculo. Coordenadas de Gore.

Hoja de cálculo. Representación de gore.

Esta web (http://scottbryce.com/parachute/spherical_parachute.html), indicándole datos, nos da un archivo gráfico para imprimir y recortar en papel los gores.

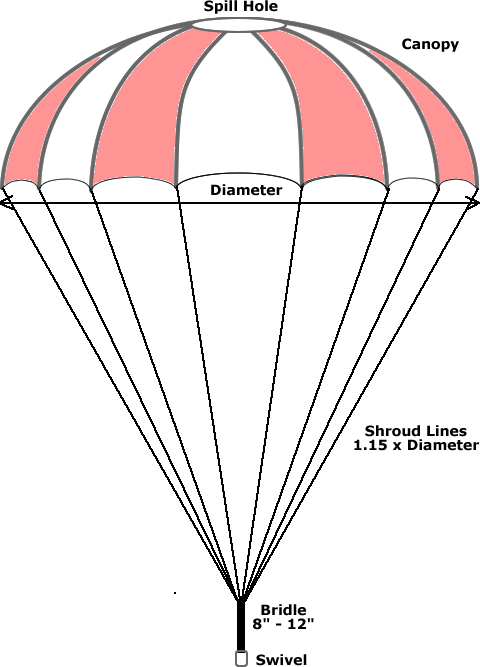

Sobre la longitud de las cuerdas del paracaidas.

Se determina generalmente por razones de estabilidad, despliegue y distancia adecuada entre la carga y la cúpula del paracaídas, suele ser 1,15 veces el diámetro del paracaidas.

Spill Hole (agujero superior)

Un spill hole es una abertura central ubicada en la parte superior de un paracaídas, especialmente común en los paracaídas semiesféricos.

• ¿Para qué sirve un spill hole?:
  • Mejorar la estabilidad: Permite que parte del aire atrapado dentro del paracaídas escape por el centro, reduciendo las oscilaciones y bamboleos durante el descenso.
  • Reducir la presión interna: Evita que el paracaídas se infle excesivamente o de forma asimétrica, lo cual puede provocar inestabilidad.
  • Facilitar el inflado rápido y simétrico: El aire puede salir por el centro mientras entra por los lados, ayudando a que el paracaídas se despliegue de manera más eficiente.
• ¿Qué tamaño tiene?
  • Generalmente el diámetro del spill hole está entre el 10% y el 20% del diámetro del paracaídas.

Mas información en: https://fruitychutes.com/help_for_parachutes/drone-parachute-tutorials//how_to_make_a_parachute
